Описание
Това е „женски“ нипел от дебелостенен UH-PVC на Atlas Pool за малките сечения – от ф20 до ф63 мм. Вътрешната му резба е от 1/2" до 2", а работното налягане е PN16 във всичките шест размера. Предназначен е за връзка между PVC тръба и арматура с външна резба.
Основни данни
- Вид: нипел с вътрешна („женска“) резба
- Материал: дебелостенен UH-PVC
- Номинално налягане: PN16
- Диаметри: ф63, ф50, ф40, ф32, ф25 и ф20 мм
- Резби (от най-голямата към най-малката): 2", 1 1/2", 1 1/4", 1", 3/4" и 1/2"
- Тегло: от 0,012 до 0,160 кг според размера
- Приложение: басейнови филтърни системи и водопроводи
Къде влиза в употреба
Нипелът се навива върху вентил, помпа, филтър или друга част с външна резба. Използва се най-често в по-малките инсталации, където диаметрите са скромни и всяка връзка трябва да е компактна.
Таблица с размерите

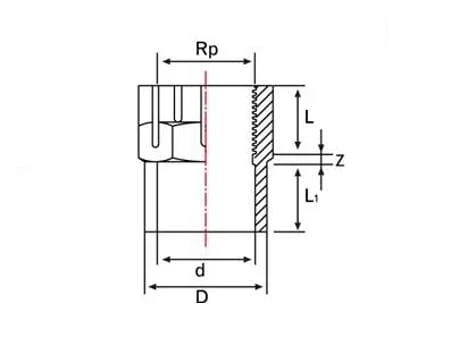

Колоните са подредени от теглото към резбата. Значението на d, D, L, L1 и Z се вижда на техническия чертеж към продукта.
| Тегло, кг | Z, мм | L1, мм | L, мм | D, мм | Тръба d, мм | Резба R |
|---|---|---|---|---|---|---|
| 0,012 | 5,5 | 16 | 12 | 25 | 20 | 1/2" |
| 0,024 | 1,5 | 22 | 16 | 32 | 25 | 3/4" |
| 0,036 | 1,5 | 27 | 19 | 40 | 32 | 1" |
| 0,060 | 5 | 27 | 22 | 50 | 40 | 1 1/4" |
| 0,130 | 9,5 | 38 | 19 | 63 | 50 | 1 1/2" |
| 0,160 | 6 | 39 | 24 | 75 | 63 | 2" |
Каталожни номера Atlas Pool
- 518 00 020 2 – 20 мм (1/2")
- 518 00 025 2 – 25 мм (3/4")
- 518 00 032 2 – 32 мм (1")
- 518 00 040 2 – 40 мм (1 1/4")
- 518 00 050 2 – 50 мм (1 1/2")
- 518 00 063 2 – 63 мм (2")
Стъпки при монтаж
- Уверете се, че външната резба на детайла отговаря на размера на нипела.
- Почистете резбата от прах и стружки.
- Нанесете PTFE лента или друго уплътнение за резби.
- Навийте нипела спокойно и не стягайте прекалено, за да не се деформира PVC резбата.
Често задавани въпроси
Какво е „женски“ нипел?
Нипел с вътрешна резба, който се навива отгоре на външна резба.
Колко тежи?
Най-малкият (ф20) е 0,012 кг, а най-големият (ф63) – 0,160 кг; точните стойности са в таблицата.
Ами ако тръбата е по-голяма?
За диаметри от ф75 до ф250 мм има отделен голям нипел с вътрешна резба.
Допълнителни материали
За залепване към тръбата използвайте лепило за твърд PVC, например Tangit PVC-U. В комплект с нипела обикновено се търсят още холендери, фитинги, кранове и обратни клапани.
